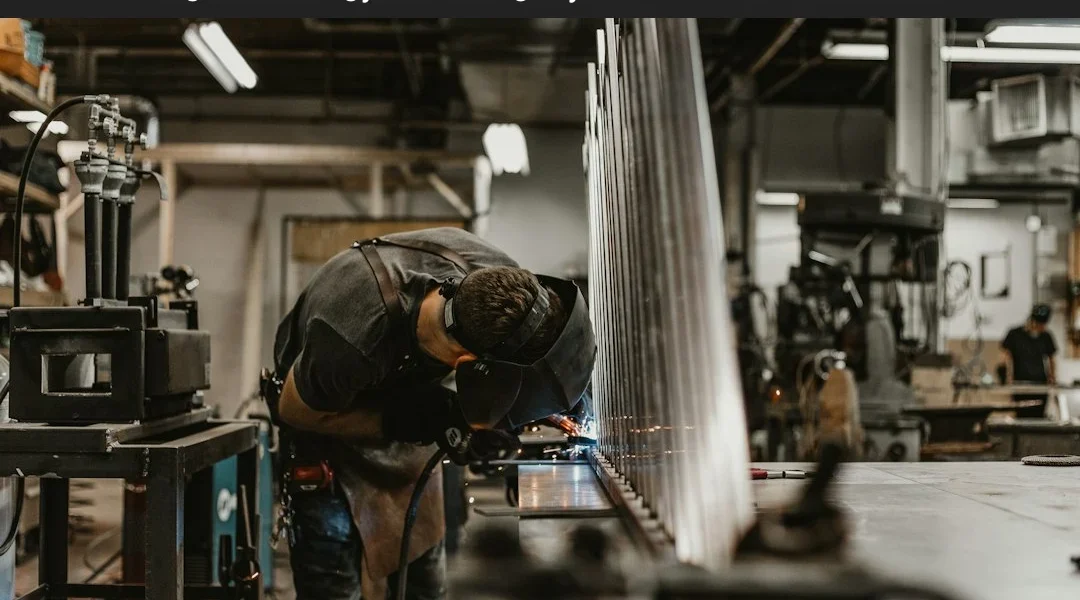

A szellőzési projektek utólagos hibái gyakran nem a tervezésre, hanem az előgyártásra vezethetők vissza. A légcsatorna gyártás pontossága közvetlenül meghatározza a helyszíni szerelési időt és a rendszer légtömörségét, ezért a légcsatorna gyártó kiválasztása műszaki, nem pedig tisztán beszerzési kérdés.
Miért a méretpontosság dönt a légtechnikai légcsatorna esetén
A karimák síkja, a korcolások zárása és az illesztési felületek tisztasága határozza meg, hogy a légtechnikai elemek igazítás nélkül összeépíthetők-e. Minden helyszíni utánmunka szivárgási pontot és pótanyagot hoz magával, ami a légcsatorna kivitelezés ütemezését is felborítja.
Mit érdemes beírni az ajánlatkérésbe?
- Keresztmetszet és falvastagság egyértelmű megadása négyszög légcsatorna és kör keresztmetszet esetén is;
- elvárt tömörségi osztály a vonatkozó szabvány szerint;
- felületvédelem: horganyzott légcsatorna, horganyzott légtechnikai cső vagy előszigetelt, PIR légcsatorna;
- idomok szögkiosztása, karimarendszer típusa, jelölési igény.
Kért dokumentumok a műszaki átadáshoz
| Dokumentum | Miért fontos |
|---|---|
| Anyagbizonylat | A lemezminőség visszakövethető |
| Gyártási rajz, darabjegyzék | Beazonosítható légcsatorna elemek |
| Tömörségi nyilatkozat | Átadási feltétel igazolása |
A hiányzó dokumentáció a legdrágább hiba: utólag nem pótolható, és késleltetheti az átadást.
Tipikus specifikációs hibák
A leggyakoribb problémák a nem egyeztetett karimarendszer, a tűréselvárások elhagyása, az idomok utólagos módosítása és a hiányos jelölés. Az üzemi előgyártás csak akkor hoz ütemezési előnyt, ha a tárolás, a sérülésvédelem és a pótgyártás rendje előre tisztázott. A spirálkorcolt cső jellemzőiről és a minőségi spirálkorcolt légcsatorna gyártásáról külön összeállítás nyújt bővebb áttekintést.
Összegzés
A jó légcsatorna gyártás mérhető: méretpontosság, tömörségi osztály, felületvédelem és dokumentáció mentén előre minősíthető. Érdemes egy kézből egyeztetni a gyártást és a légtechnika kivitelezést, mert így a felelősségi határok is egyértelműek. További szakmai tájékoztatás a légcsatorna gyártás témájában olvasható.
Gyakori kérdések
Mikor indokolt előszigetelt légcsatorna?
Jellemzően ott, ahol a hőveszteség vagy a páralecsapódás kockázata jelentős, illetve ahol a helyszíni utólagos szigetelés nehezen kivitelezhető.
Miben tér el a négyszög és a spirálkorcolt megoldás?
A négyszög keresztmetszetű légcsatorna a szűk szerelési terekben és aszimmetrikus nyomvonalakon előnyös, a spirálkorcolt cső kör keresztmetszete pedig kedvezőbb áramlási viszonyokat ad.
Mit jelent a tömörségi osztály elvárása?
Azt, hogy a rendszer megengedett szivárgása a vonatkozó szabvány szerinti kategóriához illeszkedjen; ezt a gyártónak nyilatkozatban célszerű igazolnia.
